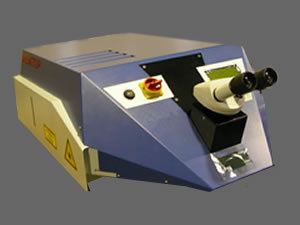

Weld Manual Desk Top 改造型

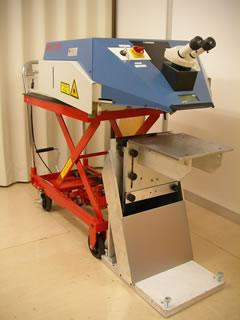

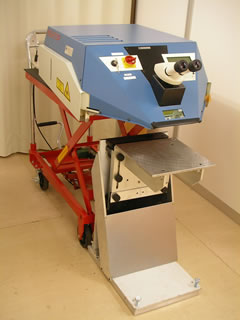

チャンバータイプをオープンタイプへ改造例
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
チャンバータイプですと作業可能なワークに制限（100×100×100㎜程度）があります。
オープンタイプへ改造しますと（溶接チャンバー部分をカットしオプション（Ｚ軸電動リフター等）使用することにより）作業可能なワーク制限をなくします。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
■金型を手で持ち肉盛り加工を行うマニュアルタイプ
■部品の正確な位置決めを容易にするクロスヘア付きの双眼実体顕微鏡が装備
されています。ワークピースの表面が双眼実体顕微鏡で明確に認識できれば、
良好な溶接結果を確保できます
■溶接電圧とパルス接続時間は、 キーパッドの操作で調整できます
■ペダルスイッチによって、レーザーパルスを1つずつ放出できます
■人間工学に基づいた設計となっている為、長時間作業を行っても疲れ難い
■世界で4,500台以上、日本国内600台以上の納入実績 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| レーザーソース |
Nd:YAGレーザー波長 1064nm |
| 電源 |
単相 230ＶＡＣ 16Ａ 50/60Ｈｚ |
| 最大出力エネルギー |
50Ｊ40Ｗ |
| パルス幅 |
0.5～20ｍｓ |
| パルス繰返し周波数 |
0.5～20Ｈｚ |
| ピークパワー |
4ｋｗ |
| 可変スポット径幅 |
0.3～2.0㎜ |
| 冷却方式 |
空冷式 |
| 外形寸法 |
500（Ｗ）×800（Ｄ）×350（Ｈ） |
| 重量 |
約70ｋｇ |
| オプション |
Ｚ軸電動リフター・マグ自在バイス等 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
