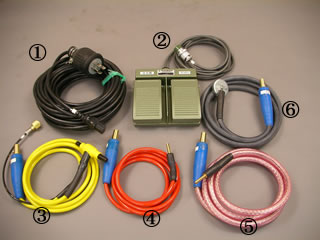

標準コード
①200V電源コード
②システム用フットスイッチ
③ミニトーチ
④精密用ホルダーコード
⑤ホルダーコード
⑥マグネット付アースコード
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

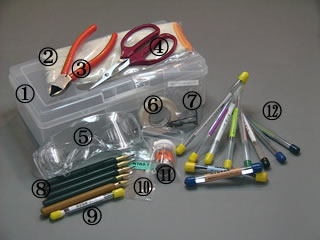

工具箱
①工具箱 ②保護手袋 ③ニッパ ④ハサミ（溶着材切断用） ⑤保護眼鏡 ⑥紙テープ ⑦ネジ・レンチ・ヒューズ（1A）セット
⑧電極+電極ホルダー
φ2マグネット電極+電極ホルダー 1本
φ2普通電極（先丸）+電極ホルダー 2本
φ3普通電極（先丸）+電極ホルダー 2本
⑨溶造電極
φ1.6×75L 4本
⑩薄板材
NTA-1(0.1t×30ｗ×70L/10枚入り）
⑪溶着材
パウダー（粉末合金）N80(NAK80/20g)
⑫溶接材
溶接棒
NAK80(φ0.6×150L/10本入り）
NAK80(φ0.3×150L/10本入り）
STAVAX(φ0.6×150L/10本入り）
STAVAX(φ0.3×150L/10本入り）
NTA（φ0.6×150L/10本入り）
NTA（φ0.3×150L/10本入り）
薄板材
NAK80(0.1t×2ｗ×150L/10本入り）
STAVAX(0.1ｔ×2ｗ×150L/10本入り）
NAK80(0.1ｔ×5ｗ×150L/10本入り）
STAVAX(0.1ｔ×5ｗ×150L/10本入り）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 機種名 |
システム2型 |
システム3型 |
システム4型 |
| 入力電圧 |
AC200V 50/60Hｚ |
AC200V 50/60Hz |
AC200V 50/60Hz |
| 消費電力 |
4ｋｗ |
4ｋｗ |
4ｋｗ |
| 無負荷電圧（溶造） |
78（V) |
78（V) |
78（V) |
| 出力電圧（溶着） |
0～9（V) |
0～9（V) |
0～10（V) |
| 出力電圧調整（溶造） |
0～100（％）
|
0～100（％） |
0～100（％） |
| 出力電流（溶着） |
0～1500（A) |
0～1600（A)
0～700（A)精密 |
0～1800（A)
0～700（A)精密 |
| 溶着速度 |
H 250回/1分間
M 200回/1分間
L 150回/1分 |
H 300回/1分間
M 250回/1分間
L 150回/1分間 |
H 300回/1分間
M 200回/1分間
L 150回/1分間 |
| 方式 |
インバーター方式（溶造）
スイッチング方式（溶着） |
インバーター方式（溶造）
スイッチング方式（溶着） |
インバーター方式（溶造）
スイッチング方式（溶着） |
| 重量 |
40ｋｇ |
41ｋｇ |
41ｋｇ |
| 寸法（㎜） |
H250×W480×D370 |
H250×W480×D370 |
H250×W480×D370 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
※工具箱に含まれる材部品等の寸法・重さは表示寸法とは多少異なる場合があります。
※標準コードは表示色とは異なる場合があります。
※仕様については予告なしに改良変更することがあります。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
