Star
Weld Manual Desk Top
金型を手で持ち肉盛り加工を行うタイプ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

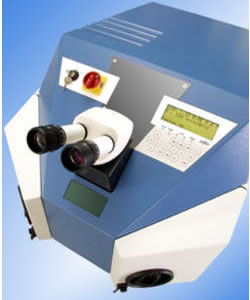

| SWMD(Star Weld Manual Desk Top)溶接レーザーは、ほとんど全ての金属及び金属合金を迅速かつ高い信頼性と精度で溶接する用途に利用可能な独立装置です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
■金型を手で持ち肉盛り加工を行うマニュアルタイプ
■部品の正確な位置決めを容易にするクロスヘア付きの双眼実体顕微鏡が装備
されています。ワークピースの表面が双眼実体顕微鏡で明確に認識できれば、
良好な溶接結果を確保できます
■溶接電圧とパルス接続時間は、溶接チャンバーの2本のジョイスティックまたは
キーパッドの操作で調整できます
■溶接中に発生する蒸気は外部排気ユニットを通じて溶接チャンバーから
排出されます
■ペダルスイッチによって、レーザーパルスを1つずつ放出できます
■人間工学に基づいた設計となっている為、長時間作業を行っても疲れ難い
■世界で4,500台以上、日本国内600台以上の納入実績 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| この装置は作業者が座った位置から全てのコントロール要素に簡単にアクセス操作できる設計になっています。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| レーザーソース |
Nd:YAGレーザー波長 1064nm |
| 電源 |
単相 230ＶＡＣ 16Ａ 50/60Ｈｚ |
| 最大出力エネルギー |
50Ｊ40Ｗ |
| パルス幅 |
0.5～20ｍｓ |
| パルス繰返し周波数 |
0.5～20Ｈｚ |
| ピークパワー |
4ｋｗ |
| 可変スポット径幅 |
0.3～2.0㎜ |
| 冷却方式 |
空冷式 |
| 外形寸法 |
500（Ｗ）×800（Ｄ）×450（Ｈ） |
| 重量 |
約85ｋｇ |
| オプション |
なし |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
