Nd:YAGレーザー溶接機（ドイツ製）
|
    |
|
Star
Weld Tool Integral
小型・中型 金型対応 |
 |
| ＳＷＭＰユーザーからの要望で開発された小型・中型金型補修用レーザー溶接機です。 ジョイステックでＸ-Ｙ-Ｚ軸の制御、レーザーのon/off、及び、これらの同期が可能です。 金型が大きくなるにつれ容易に移動する事が困難となる為、レーザー光及びシステム側が自動に動くように構成されています。 特長 ■小型・中型金型を加工テーブルにセットし肉盛り加工を行うタイプ ■Ｘ-Ｙ-Ｚ軸をジョイステックにて操作 ■350ｋｇまで駆動可能な加工テーブル ■付帯設備不用の冷却システム内蔵型オールインワンシステム ■500×500×500㎜の金型まで対応 ■金型を動かさずに斜め方向からレーザー肉盛り可能な回転光学系搭載 ■高出力レーザー発振器（100Ｗ、100Ｊ、50ｍｓ） ■Ｘ-Ｙステージ、レーザー照射同期機能 （移動量 410×170×390㎜） ■リトラクタブルレーザーヘッド |
| 機能 |
 |
| 回転式光学系 金型を傾ける事無く、レーザー照射角度を変更する事が可能 肉盛り時、無理な体勢や冶具の用意が不要 ○2軸の回転光学（特許出願中） 左右方向 45°回転可能 前後方向 -35°回転可能 ○レーザー光の加工角度を変更しても、マイクロスコープ等 の観察光学系の調整は不要 ○大型冶具を固定しＸ-Ｙテーブル及び回転光学系で 三次元でレーザー加工が可能 ○傾斜面や奥まった箇所への溶接を容易にします |
 |
 |

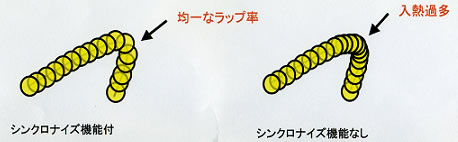

| Ｘ-Ｙステージ レーザーシンクロナイズ機能 ジョイステックによりＸ-Ｙ-Ｚテーブルの制御及びレーザーのon/offが可能。 Ｘ-Ｙテーブルの送り速度はジョイステックの傾きにより制御でき、また送り速度に 合わせてパルス周波数を自動可変し溶接ラップを合わせるシンクロナイズ機能を搭載 |
| 仕様 |
|
| ※製品仕様は予告なしに変更する場合があります。 |
 |
|
